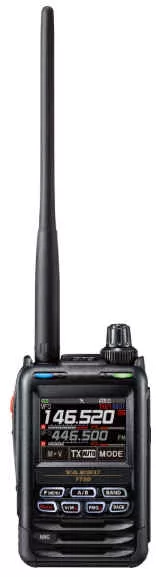

FT5DR

导语

FT5DR 是一款集数字通信、宽带接收与全彩触摸操作于一体的双频数字手持对讲机，在紧凑机身中集成高音质 C4FM 数字技术、宽带接收能力和可靠的防护设计，适用于日常通联与户外应用场景。

产品概览与核心特性

• C4FM/FM 144/430MHz 双频段数字/模拟手持对讲机
• 发射功率最高 5W，支持高音质 1000mW 大音量输出
• 宽带接收：
• A 频段：0.5MHz～999.99MHz
• B 频段：108MHz～580MHz
• 高分辨率全彩触摸屏，频率大字符显示
• 机身紧凑轻巧，具备 IPX7 级防水性能
• 支持蓝牙连接及 WIRES-X 便携数字节点功能

主要功能亮点

• C4FM 数字语音，优化的音频调校，嘈杂环境下仍保持清晰通话
• 双波段同时接收（V+V/U+U/V+U/U+V），双独立 LED 指示
• C4FM/C4FM 同时待机，可同时接收两频段数字数据
• 宽带接收，支持多频段监听与广播接收
• 内置高精度 GPS 接收器，支持 APRS 通信
• 标配 2,200mAh 锂离子电池组，兼顾功率与续航

触控操作与活动监视

全彩触摸屏与专用键

• 高分辨率全彩显示屏，操作频率清晰可见
• 频率显示颜色可在白色/蓝色/红色中切换，提升可视性
• 显示屏下方配置常用功能专用键，可一键调用常用操作

PMG 与 CAM 活动监视器

• PMG（主存储组活动监视器）
• 长按 PMG 键，可将当前 VFO 或存储频道频率登记至 PMG
• 按下 PMG 键即可快速调用已登记频率
• 多频率登记时，以条形图形式显示活动状态，触摸条形图即可快速切换频道
• CAM（频道活动监视器）
• 适用于固定频道的活动监视
• 将存储频道加入 CAM 组后，可在 CAM 模式下以条形图查看各频率活动状态
• 通过触摸条形图完成频道切换
• 最多可设置 10 组 CAM 组，每组最多 5 个频道

注：将短波广播、AM/FM 广播、50MHz 等 108MHz～580MHz 以外的频率存入 PMG 或 CAM 时，以灰色条形图显示，可触摸切换并接收。

结构设计与防护性能

轻量紧凑机身

• 机身尺寸约 W:62×H:100×D:34mm，重量约 282g
• 背面平整无突起，握持感舒适，便于长时间携带
• 搭配快速释放皮套，可在不断开腰带的情况下快速装卸对讲机

防水与抗冲击

• 具备 IPX7 级防水性能
• 液晶区域采用硅胶包覆嵌入式结构，机身底部和侧面增加橡胶保护
• 可在日常户外及恶劣天气环境中安心使用

注：IPX7 条件为正确安装天线及侧面端子盖，在 1 米静水中浸泡 30 分钟，设备可正常工作。

通信与接收能力

C4FM 高音质与大音量输出

• 在紧凑机身内实现 1000mW 大音量扬声器输出
• 音频经过专门调校，在噪声环境中保持语音清晰度

AMS 自动模式选择

• 根据接收信号自动判别通信用模式
• 无需手动切换模拟 FM 与 C4FM 数字模式，方便不同设备间的互通

DG-ID 与组监视（GM）

• 通过设置“00”～“99”的 DG-ID 编号实现简便组通信
• DG-ID 设置为“00”时，可接收所有语音
• 在相同频率下，可自动检测设置相同 DG-ID 的成员是否在通信范围内
• 屏幕可显示各成员的距离和方向信息，最多可确认 24 名成员位置

导航与位置信息应用

全彩导航与实时显示

• 在 C4FM 数字 V/D 模式中，可实时显示对方位置信息
• 指南针界面直观显示与对方的方位关系，便于会合与协同

回溯功能

• 可预先登记最多 3 个地点
• 实时显示当前位置到登记地点的距离和方向
• 可将出发点登记为参考点，用于从当前地点导航返回

注：APRS 通信仅支持 B 频段。

双频接收与日常监听

双波段同时接收

• 配备两个独立接收电路，可实现：
• 同频段双接收（V+V/U+U）
• 不同频段双接收（V+U/U+V）
• A、B 频段配有独立的大型 LED 指示灯，一目了然查看当前接收状态与通信模式

C4FM/C4FM 同时待机

• A、B 两个频段均可同时待机 C4FM 数字信号
• 两个频段的 C4FM 数字语音不会同时输出，若同时有信号，将优先操作频段
• 可同时接收两频段的呼号、位置信息等数字数据

操作辅助与监听功能

VFO 频段跳过

• 使用 VFO 模式选择频率时，可跳过不需要的频段
• 仅显示常用频段，提升频率浏览和调节效率
• 被跳过频段在存储模式中仍可调用已存频道，实现灵活区分使用

AF-DUAL 收音与待机

• AF-DUAL 功能可在接收 AM/FM 广播的同时，双频段待机
• 当 A 或 B 频段接收到信号时，自动中断广播接收并切换到对应频段通话

MAG 存储自动分组

• 存储频道按频段自动分组，便于快速调用
• 在存储频道模式下，通过 BAND 键顺序切换：
• ALL → AIR → 144MHz/VHF → 430MHz/UHF → AM（广播）→ FM（广播）→ SW（短波）→ OTHER
• 在 ALL 模式下，MAG 关闭，按顺序调用全部存储频道

频谱扫描显示

• 以当前 VFO 频率为中心，最多显示 79 个频道信号强度
• 可在 79/39/19 三种显示范围中选择
• 支持旋钮调整中心频率，或通过触摸频谱屏幕直接跳转至对应频率

续航与扩展能力

标配大容量电池

• 标配 2,200mAh 锂离子电池组（SBR-14LI）
• 在 5W 发射功率条件下，典型工作时间约 9.3 小时
• 参考工作周期：发射 6 秒 / 接收 6 秒 / 待机 48 秒

注：实际可用时间会随使用方式与环境温度等条件变化。

蓝牙与 WIRES-X 支持

• 支持蓝牙功能，可搭配可选蓝牙耳机 SSM-BT20 或市售蓝牙耳机
• 支持通过耳机 PTT 按键发射，也支持 VOX 声控发射
• 可将对讲机置于口袋或背包中，实现接近完全免提的操作体验
• 支持访问连接互联网的 WIRES-X 节点，实现与远程电台通信
• 支持通过计算机连接互联网的 WIRES-X 便携数字节点功能，适合外出场景下的网络通信

注：Bluetooth® 为 Bluetooth SIG, Inc. 注册商标；不保证所有市售蓝牙耳机均能正常工作。

其他实用功能

• 内置高精度 GPS 接收器
• 支持 1200/9600bps APRS 通信
• 内置录音功能，可记录通信内容
• 配备 microSD 卡插槽，便于数据存储与功能扩展

标准配件

• 2,200mAh 锂离子电池组 SBR-14LI
• 电池充电器 SAD-25B
• USB 电缆（用于固件更新）
• 天线
• 皮带夹 SHB-13
• 快速释放皮带夹 SHB-26

提示：GPS 位置信息的数据输入输出，需根据所连接设备另配 SCU-19、CT-169、CT-170 等选购电缆。
